کوپلینگ لاستیکی قابل تنظیم عنکبوتی با ابعاد OD78mm x ID31mm x T18mm برای دوام بالا و مقاومت شیمیایی عالی
جزئیات محصول
| مواد | لاستیک | رنگ | مشکی |
|---|---|---|---|
| برنامه | اتصال به اتصال فلزی | تایپ کنید | OMT R42-132 |
| بسته بندی | در کارتن | سطح | صاف |
| حداکثر گشتاور | 4 نیوتن متر | مقاومت ازن | خوب |
| استحکام کششی | 20MPa | مقاومت در برابر اشعه ماوراء بنفش | خوب |
| استاندارد یا غیر استاندارد | استاندارد | ماندگاری | بالا |
| سختی | 70-80 ساحل a | مقاومت در برابر سایش | بالا |
| شکل | جفت شدن | مقاومت شیمیایی | عالی |
| مقاومت در برابر روغن | خوب | ||
| برجسته کردن | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
توضیحات محصول

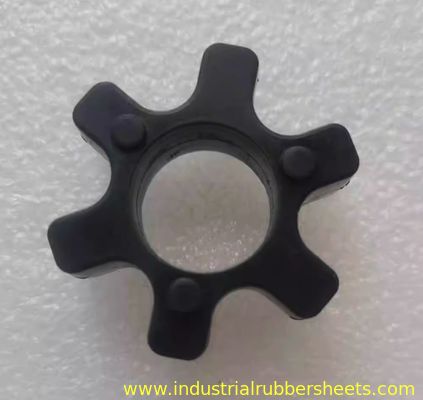

پیوندهای لاستیکی سفارشی برای پیوندهای عنکبوت در R82 OD78mm x ID31mm x T18mm در رنگ سیاه

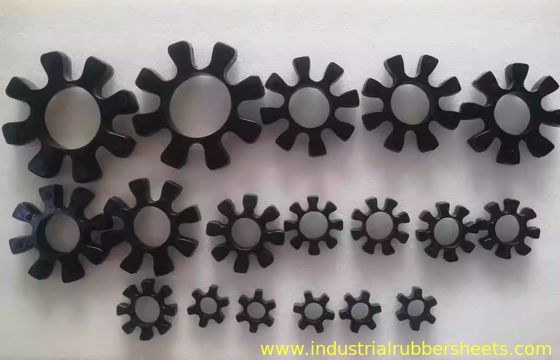

OMT Rubber Coupling Spider، Rubber Spider، Coupling Spider در مواد لاستیکی سیاه رنگ. در اندازه های مختلف موجود است:
- R42، OD42mm x ID19mm x T14mm
- R62، OD59mm x ID29mm x T16mm
- R82، OD78mm x ID31mm x T18mm
- R103، OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
اتصال هشت گوشه ای OTM (تضامن فک / اتصال گل آلو)
ویژگی های ساختاری: متشکل از دو نیمه اتصال فلزی با لوب های کج (معمولا 8 لوب، شکل هشت گوشه ای را تشکیل می دهند) و یک استالومر لاستیکی مرکزی (پد گل آلو).
اصول کار: چرخش از طریق پد گل گل گل پنبه لاستیکی بین لوب ها منتقل می شود، با استفاده از انعطاف پذیری لاستیک برای:
- جذب شوک و ارتعاش
- تعویض برای ناهمگونی: جابجایی محوری، شعاعی و زاویه ای جزئی را در بر می گیرد
- عایق برق فراهم کنید
کاربرد: به طور گسترده در سیستم های محرک پمپ ها، فن ها، کمپرسورها، موتورها، گیربکس ها و غیره استفاده می شود.
اجزای اصلی: بلوک بالش لاستیکی / عنصر لاستیکی / پد گل آلو
عملکرد: عنصر خنک کننده هسته ای که به طور مستقیم بر عملکرد کوپلر تاثیر می گذارد.
نام ها: به طور معمول به عنوان پد گل آویزان (به دلیل شکل آن) ، بلوک کوشن، عنصر انعطاف پذیر یا حلقه کوشن نامیده می شود.
مواد: معمولا پلی اورتان (PU) یا لاستیک نیتریل (NBR):
- پلی اورتان (PU): مقاومت در برابر لباس، مقاومت در برابر اشک، ظرفیت بارگذاری بالا (معمولاً)
- لاستیک نیترلی (NBR): مقاومت عالی در برابر روغن (مناسب برای محیط های روغن دار)
شناسایی مدل: R42 ، R62 ، R82 ، R103 ، R132 ، و غیره ، مدل های مشخصات پد گل آلو هستند. اعداد به طور معمول اندازه اتصال یا محدوده قطر سوراخ را نشان می دهد (واحد:mm) آنها برای.
مدل ها و مشخصات کلی گل آویزان
در زیر مشخصات معمول برای مدل های رایج آورده شده است (توجه: استانداردها ممکن است بین تولید کنندگان کمی متفاوت باشند. همیشه با اندازه گیری های فیزیکی یا نمودار انتخاب سازنده تأیید کنید!):
| مدل پد | قطر عمودی حفاری، محدوده (ملی متر) | اندازه ی مناسب کوپلر/ محدوده ی تورک |
|---|---|---|
| R42 | ≈ 20 - 30 | پیوندهای کوچک، ناقل کوچک |
| R62 | ≈ 25 - 40 | دستگاه های اتصال کوچک تا متوسط |
| R82 | ≈ 40 - 60 | وصلات متوسط |
| R103 | ≈ 50 - 75 | دستگاه های اتصال متوسط تا بزرگ |
| R132 | ≈ 70 - 100+ | پیوندهای بزرگ، تورک بالا |
نکات کلیدی برای خرید و تعویض
- مدل اصلی رو مشخص کن:پد قدیمی را بردارید و مدل تمبند شده را بررسی کنید (به عنوان مثال، R42). ابعاد کلیدی را اندازه گیری کنید: قطر بیرونی (OD) ، قطر داخلی (ID) ، ضخامت (H) ، تعداد لوب ها (معمولا 6 یا 8).
- مشخصات وصل کننده ی مسابقه:مدل پد باید با مدل بدن وصل کننده مطابقت داشته باشد.
- شرایط عملیاتی را در نظر بگیرید:اطمینان حاصل کنید که پد می تواند بار را تحمل کند. NBR را برای شرایط روغن دار انتخاب کنید؛ PU مقاوم در برابر استفاده عمومی. تحمل دمای لاستیک را تأیید کنید.
- برند و کیفیت:قطعات OEM بهترین سازگاری را ارائه می دهند. مارک های معتبر (به عنوان مثال، R + W، KTR، Lovejoy، OTM) قابلیت اطمینان بیشتری را فراهم می کنند.
مراحل جایگزینی (ساده سازی شده)
- تجهیزات را خاموش کنید و قدرت را جدا کنید (امنیت در درجه اول)
- محافظ پيوند رو بردار
- بولت های اتصال گشاده
- پد قدیمی را بردارید و سطوح جفت گیری را تمیز کنید
- وارد پوشک گل آلو جدید به لوب های یک نیمه کوپلر
- هم تراز نیمه دیگر کوپلر و به آرامی با هم فشار
- پیچ ها را به طور قطری به گشتاور مشخص شده محکم کنید
- محافظ رو دوباره نصب کن
خلاصه
کوپلرهای هشت گوشه ای OTM برای کمربند کردن بر روی پد های گل آلو (به عنوان مثال، R42/R62/R82/R103/R132) متکی هستند.منابع از طریق کانال های رسمی یا تماس با تامین کنندگان OTM با پارامترهای خرید.
لطفا ابعاد قطعات قدیمی یا مدل تجهیزات خود را برای تایید مشخصات دقیق پد ارائه دهید!
