پیوندهای لاستیکی سفارشی برای پیوندهای عنکبوت در R82 OD78mm x ID31mm x T18mm در رنگ سیاه
جزئیات محصول
| مواد | لاستیک | رنگ | مشکی |
|---|---|---|---|
| برنامه | اتصال به اتصال فلزی | تایپ کنید | OMT R42-132 |
| بسته بندی | در کارتن | سطح | صاف |
| حداکثر گشتاور | 4 نیوتن متر | مقاومت ازن | خوب |
| استحکام کششی | 20MPa | مقاومت در برابر اشعه ماوراء بنفش | خوب |
| استاندارد یا غیر استاندارد | استاندارد | ماندگاری | بالا |
| سختی | 70-80 ساحل a | مقاومت در برابر سایش | بالا |
| شکل | جفت شدن | مقاومت شیمیایی | عالی |
| مقاومت در برابر روغن | خوب | ||
| برجسته کردن | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
توضیحات محصول

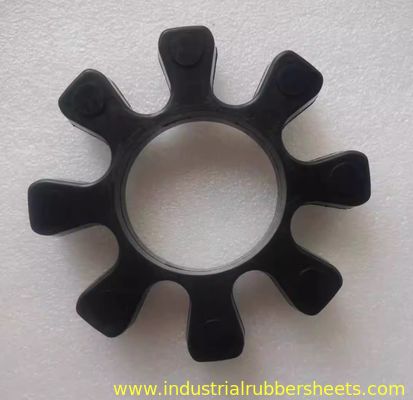

کوپلینگ لاستیکی قابل تنظیم برای اسپایدر کوپلینگ
R82 OD78mm × ID31mm × T18mm به رنگ مشکی
اسپایدر کوپلینگ لاستیکی OMT، که با نام اسپایدر لاستیکی یا اسپایدر کوپلینگ نیز شناخته میشود، در جنس لاستیک مشکی موجود است.

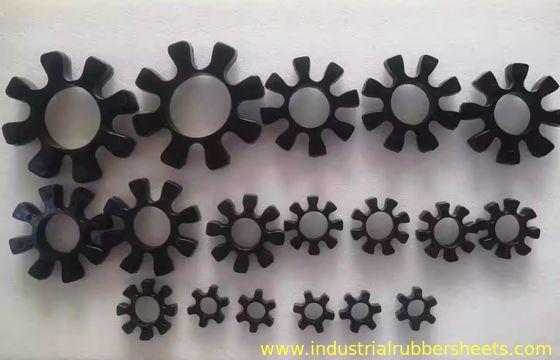

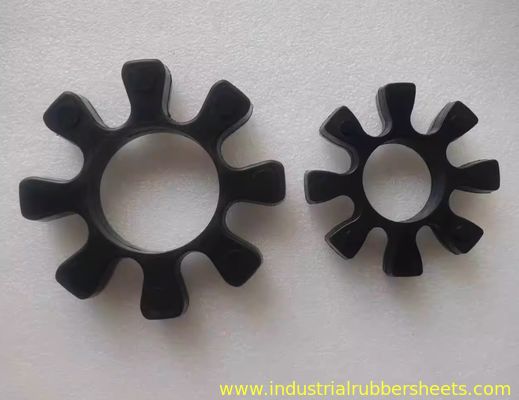

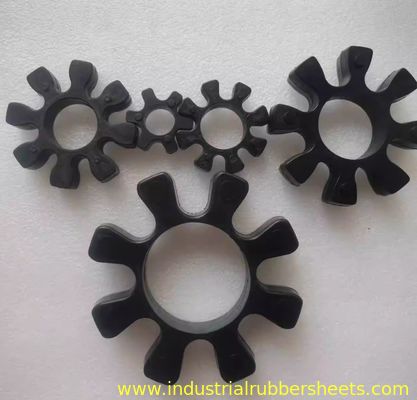

اندازههای موجود:
- R42، OD42mm × ID19mm × T14mm
- R62، OD59mm × ID29mm × T16mm
- R82، OD78mm × ID31mm × T18mm
- R103، OD99mm × ID42mm × T21mm
- R132، OD132mm × ID64mm × T26mm
کوپلینگ هشت ضلعی OTM (کوپلینگ فکی / کوپلینگ شکوفه آلو)
ویژگیهای ساختاری
شامل دو نیمه کوپلینگ فلزی با لوبهای محدب (معمولاً 8 لوب، که یک شکل هشت ضلعی را تشکیل میدهند) و یک الاستومر لاستیکی مرکزی (پد شکوفه آلو) است.
اصل کار
گشتاور از طریق پد شکوفه آلو لاستیکی بین لوبها منتقل میشود و از خاصیت ارتجاعی لاستیک برای موارد زیر استفاده میکند:
- جذب ضربه و لرزش
- جبران عدم تراز: انحرافات جزئی محوری، شعاعی و زاویهای را در خود جای میدهد
- عایق الکتریکی را فراهم میکند
کاربردها
به طور گسترده در سیستمهای درایو برای پمپها، فنها، کمپرسورها، موتورها، گیربکسها و سایر تجهیزات صنعتی استفاده میشود.
اجزای اصلی: بلوک بالشتک لاستیکی / عنصر الاستیک
عملکرد
عنصر میرایی اصلی که مستقیماً بر عملکرد کوپلینگ تأثیر میگذارد. همچنین به عنوان پد شکوفه آلو (به دلیل شکل آن)، بلوک بالشتک، عنصر الاستیک یا حلقه بالشتک شناخته میشود.
گزینههای مواد
- پلی اورتان (PU): مقاوم در برابر سایش، مقاوم در برابر پارگی، ظرفیت بار بالا (متداولترین)
- لاستیک نیتریل (NBR): مقاومت عالی در برابر روغن (مناسب برای محیطهای روغنی)
شناسایی مدل
مدلهای مشخصات (به عنوان مثال، R42، R62، R82، R103، R132) معمولاً اندازه کوپلینگ یا محدوده قطر سوراخ (واحد: میلیمتر) را نشان میدهند که برای آن طراحی شدهاند.
مدلها و مشخصات رایج پد شکوفه آلو
توجه: استانداردها ممکن است بین تولیدکنندگان کمی متفاوت باشد. همیشه با اندازهگیریهای فیزیکی یا نمودار انتخاب سازنده تأیید کنید!
| مدل پد | محدوده قطر سوراخ معمولی (میلیمتر) | اندازه کوپلینگ/محدوده گشتاور مناسب |
|---|---|---|
| R42 | ≈ 20 - 30 | کوپلینگهای کوچک، گشتاور کم |
| R62 | ≈ 25 - 40 | کوپلینگهای کوچک تا متوسط |
| R82 | ≈ 40 - 60 | کوپلینگهای متوسط |
| R103 | ≈ 50 - 75 | کوپلینگهای متوسط تا بزرگ |
| R132 | ≈ 70 - 100+ | کوپلینگهای بزرگ، گشتاور بالا |
نکات کلیدی برای خرید و تعویض

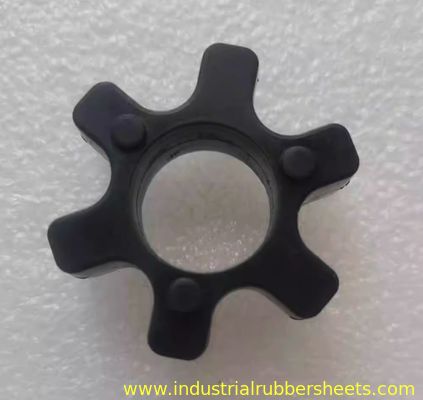

- شناسایی مدل اصلی: پد قدیمی را بردارید و به دنبال مدل حک شده (به عنوان مثال، R42) باشید. ابعاد کلیدی را اندازهگیری کنید: قطر بیرونی (OD)، قطر داخلی (ID)، ضخامت (H)، تعداد لوبها (معمولاً 6 یا 8).
- مطابقت با مشخصات کوپلینگ: مدل پد باید با مدل بدنه کوپلینگ مطابقت داشته باشد.
- شرایط عملیاتی را در نظر بگیرید: اطمینان حاصل کنید که پد میتواند الزامات گشتاور و سرعت را تحمل کند. NBR را برای شرایط روغنی انتخاب کنید. PU مقاوم در برابر سایش را برای استفاده عمومی انتخاب کنید. تحمل دمای لاستیک را تأیید کنید.
- برند و کیفیت: قطعات OEM بهترین سازگاری را ارائه میدهند. برندهای معتبر (به عنوان مثال، R+W، KTR، Lovejoy، OTM) قابلیت اطمینان بالاتری را ارائه میدهند.
مراحل تعویض (ساده شده)
- تجهیزات را خاموش کرده و برق را جدا کنید (ایمنی در اولویت است).
- محافظ کوپلینگ را بردارید.
- پیچهای کوپلینگ را شل کنید.
- پد قدیمی را بردارید و سطوح جفتشونده را تمیز کنید.
- پد شکوفه آلو جدید را در لوبهای یک نیمه کوپلینگ قرار دهید.
- نیمه کوپلینگ دیگر را تراز کرده و به آرامی به هم فشار دهید.
- پیچها را به صورت مورب با گشتاور مشخص شده سفت کنید.
- محافظ را دوباره نصب کنید.
خلاصه
کوپلینگهای هشت ضلعی OTM برای ضربهگیری به پدهای شکوفه آلو (به عنوان مثال، R42/R62/R82/R103/R132) متکی هستند. در هنگام تعویض، مدل و ابعاد را دقیقاً مطابقت دهید و نیازهای عملیاتی را در نظر بگیرید. پدها را از طریق کانالهای رسمی تهیه کنید یا با پارامترها با تامینکنندگان OTM برای تهیه تماس بگیرید.
لطفاً ابعاد قطعه قدیمی یا مدل تجهیزات خود را برای تأیید دقیق مشخصات پد ارائه دهید!
