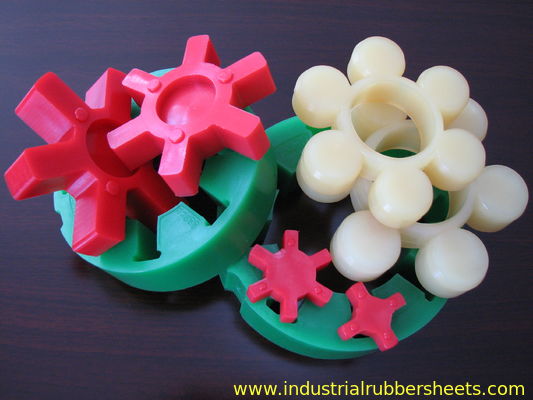

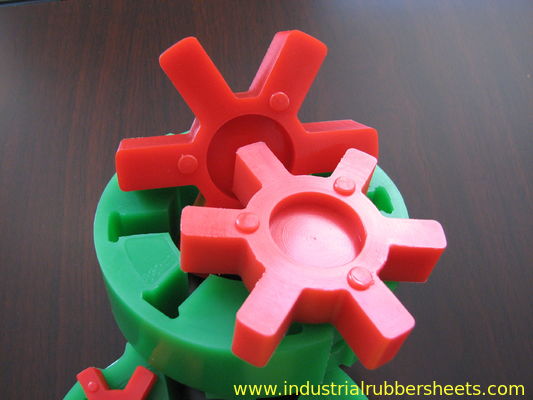

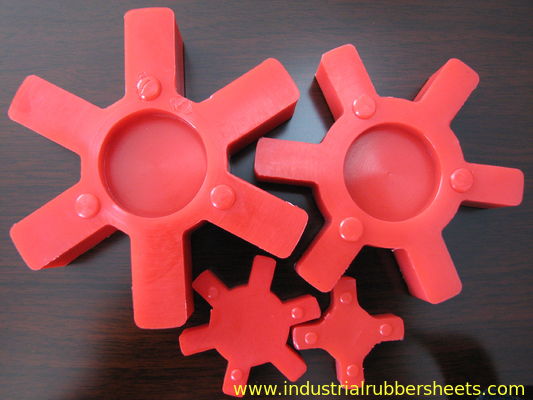

L نوع PU Coupling، Polyurethane Coupling با انواع رنگ
مواد: | NBR، CSM / SBR یا TPU | رنگ: | سیاه قرمز |
| سختی: | 80-98shore A | اندازه: | L035-225 |
| دمای کار: | -20oC - + 100oC |
L نوع کوپلینگ لاستیک، L پلی اورتان کوپلینگ، L PU کوپلینگ
مشخصات فنی
1. مواد: آهن GG25
2. ثبات خوب
3. آسان برای حفظ
4. گواهی ISO9001-2000
جفت:
1. کوپلینگ چاقو / HRC کوپلینگ / KC کوپلینگ / FL کوپلینگ
2. فلنج چدن، Insert Bubber
3. پوسته سری سری جهانی
4. ابعاد کلیدواژه مطابق با استانداردهای DIN6885، GB1095-1979 است.
اندازه | تایپ کنید | الف | ب | د | E | استاندارد | متریک حفاری | درج حفره | ||
| سوراخ | حداقل | حداکثر | حداقل | حداکثر | ||||||
| L035 | 1 | 16 | 20.5 | 6.6 | - | 3 | 3 | 8 | 1/8 " | 3/8 " |
| L050 | 1 | 28 | 43.2 | 15.6 | - | 6 | 6 | 15 | 3/16 " | 5/8 " |
| L070 | 1 | 35 | 50.8 | 19 | - | 9 | 9 | 19 | 3/16 " | 3/4 " |
| L075 | 1 | 45 | 54.7 | 21 | - | 9 | 9 | 25 | 3/16 " | 1 " |
| L090 | 1 | 54 | 54.7 | 21 | - | 9 | 9 | 28 | 3/16 " | 1 1/8 " |
| L095 | 1 | 54 | 63.7 | 25.5 | - | 9 | 9 | 28 | 3/8 " | 1 1/8 " |
| L099 | 1 | 64.5 | 72.5 | 27 | - | 12 | 12 | 35 | 7/16 " | 1 3/8 " |
| L100 | 1 | 64.5 | 88.5 | 35 | - | 12 | 12 | 35 | 7/16 " | 1 3/8 " |
| L110 | 1 | 85 | 108 | 43 | - | 15 | 15 | 48 | 1/2 " | 1 7/8 " |
| L150 | 1 | 96 | 115.4 | 45 | - | 15 | 15 | 48 | 5/8 " | 1 7/8 " |
| L190 | 1 | 115 | 133.4 | 54 | 101.6 | 19 | 19 | 55 | 5/8 " | 2 1/4 " |
| L225 | 1 | 127 | 153.4 | 64 | 108 | 19 | 19 | 65 | 3/4 " | 2 5/8 " |
دیگر اندازه استاندارد برای جفت پلی اورتان:
GR14، GR19، GR24، GR28، GR38، GR42، GR48، GR55، GR65، GR75، GR90، GR100، GR110، GR125، GR140، GR160، GR180
MT1، MT2، MT3، MT4، MT5، MT6، MT7، MT8، MT9، MT10، MT11، MT12، MT13
HRC70، HRC90، HRC110، HRC130، HRC150، HRC180، HRC230، HRC280
L35، L50، L70، L75، L90 / 95، L99 / 100، L110، L150، L190، L225، L276
FALK-R 10R، 20R، 30R، 40R، 50R، 60R، 70R، 80R
اندازه استاندارد برای اتصال لاستیکی:
Hb80، Hb95، Hb110، Hb125، Hb140، Hb160، Hb180، Hb200، Hb240، Hb280، Hb315
HRC70، HRC90، HRC110، HRC130، HRC150، HRC180، HRC230، HRC280
L35، L50، L70، L75، L90 / 95، L99 / 100، L110، L150، L190، L225
NM50، NM67، NM82، NM97، NM112، NM128، NM148، NM168، NM194، NM214، NM240، NM265
دنده 3J، 4J، 5J، 6J، 7J، 8J، 9J، 10J، 11J
قالب مخصوص ساخت قالب با توجه به نقشه های خریدار
*** هنگامی که پرس و جو کنید، pls تایید شماره و مقدار محصول **
