NM50 - 265 اتصالات لاستیکی پلی ¬ اورتان برای پمپ، فن، کمپرسور، خودرو

کوپلینگ NM50-265، کوپلینگ لاستیکی، کوپلینگ پلی اورتان برای پمپ ها، فن ها، کمپرسورها، وسایل نقلیه، تجهیزات حمل و نقل

ساختار و ترکیب

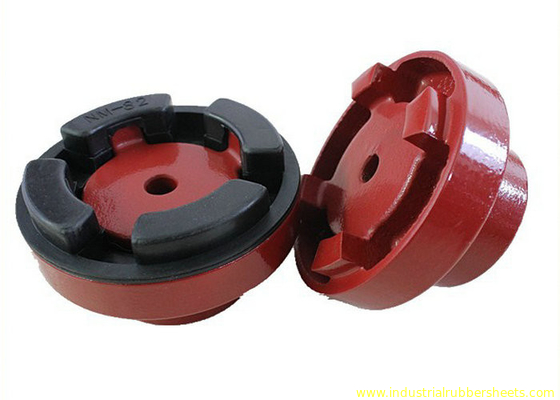

• کوپلینگ لاستیکی نوع NM عمدتاً از دو نیمه کوپلینگ چدنی و یک الاستومر لاستیکی میانی تشکیل شده است.

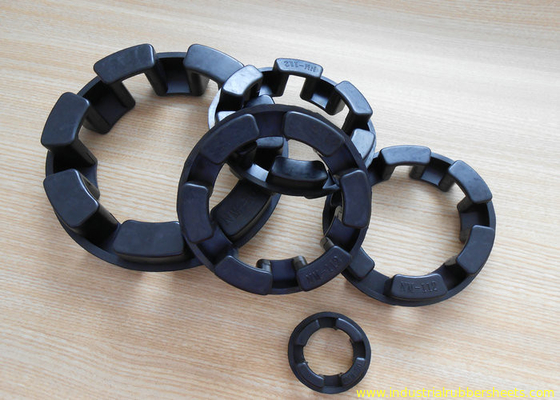

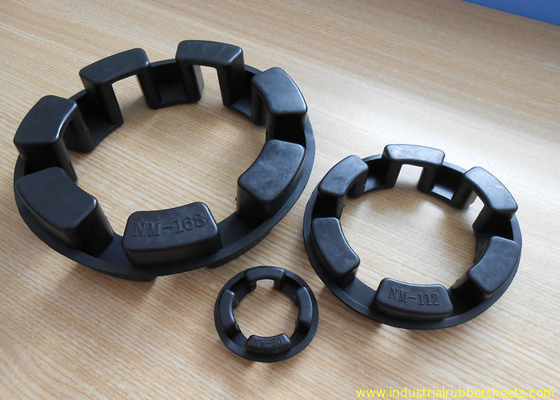

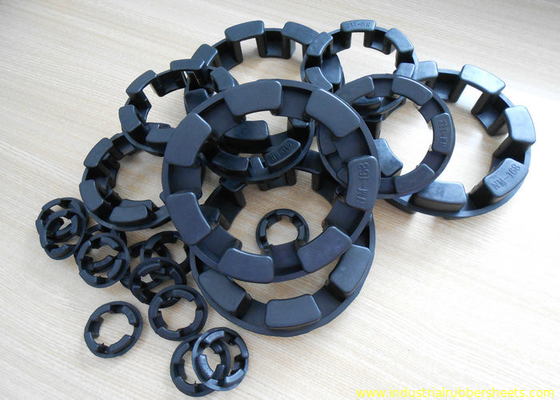

• الاستومر لاستیکی، یعنی "اسپایدر کوپلینگ لاستیکی NM"، به شکل اسپایدر است، معمولاً دارای ساختارهای متعدد پنجه مانند است که می تواند با پنجه های محدب نیمه کوپلینگ ها مطابقت داشته باشد و نقش اتصال و انتقال گشتاور را ایفا می کند.
• "المان لاستیکی NM" به اجزای لاستیکی که الاستومر را تشکیل می دهند اشاره دارد، که بخش های کلیدی برای تحقق عملکرد الاستیک کوپلینگ هستند. آنها عموماً از لاستیک مصنوعی با طراحی ویژه، مانند لاستیک نیتریل (NBR) ساخته می شوند.

ویژگی ها و مزایا

• الاستیسیته و جذب ضربه خوب: می تواند به طور موثر ارتعاشات و ضربات ایجاد شده در حین کار تجهیزات را جذب و خنثی کند، آسیب به تجهیزات را کاهش دهد، عمر مفید تجهیزات را افزایش دهد و در عین حال سر و صدا را کاهش دهد و آسایش محیط کار را بهبود بخشد.
• مقاومت در برابر روغن و مقاومت در برابر خوردگی: مواد لاستیکی مانند لاستیک نیتریل دارای مقاومت عالی در برابر روغن، مقاومت در برابر اسید و قلیا و مقاومت در برابر خوردگی شیمیایی هستند. آنها می توانند عملکرد پایداری را در محیط های کاری سخت حفظ کنند و در برابر فرسایش ناشی از روغن ها، اسیدها، قلیاها و سایر حلال های شیمیایی مقاومت کنند.
• مقاومت در برابر سایش بالا: دارای مقاومت در برابر سایش بالا است و حتی در استفاده طولانی مدت و مکرر مستعد سایش، پیری و سایر مشکلات نیست، بنابراین راندمان انتقال و پایداری کوپلینگ را تضمین می کند.
• نصب آسان: ساختار نسبتاً ساده است و نصب و جداسازی آسان است، که برای نگهداری و تعمیر تجهیزات مناسب است و می تواند در زمان و هزینه نیروی کار صرفه جویی کند.
• توانایی جبران عدم تراز شفت: می تواند انحرافات محوری، شعاعی و زاویه ای ایجاد شده در حین نصب و راه اندازی تجهیزات را جبران کند، و تجهیزات را قادر می سازد تا در محدوده انحراف مشخصی به طور معمول کار کنند، دقت نصب و قابلیت اطمینان عملیاتی تجهیزات را بهبود بخشد.

زمینه های کاربرد

• تجهیزات پمپ: مانند پمپ های گریز از مرکز، پمپ های دنده ای، پمپ های پیچی و غیره، که برای اتصال شفت پمپ و شفت موتور استفاده می شود، نیرو را منتقل می کند و در عین حال ارتعاشات و ضربات ایجاد شده در حین کار پمپ را به طور موثر خنثی می کند.
• تجهیزات فن: از جمله فن های گریز از مرکز، فن های محوری و غیره، که می تواند ارتعاشات و سر و صدا را در حین کار فن کاهش دهد و عملکرد پایدار فن را تضمین کند.
• کمپرسورها: مانند کمپرسورهای هوا، کمپرسورهای تبرید و غیره، می توانند در برابر گشتاور بالا و بارهای متناوب در حین کار کمپرسور مقاومت کنند و از تجهیزات در برابر آسیب محافظت کنند.
• تجهیزات حمل و نقل: در تجهیزات حمل و نقل مانند نوار نقاله ها، بالابرها، جرثقیل ها و غیره، می تواند انتقال روان نیرو را تضمین کند و با شرایط کاری مختلف سازگار شود.
• سایر تجهیزات صنعتی: همچنین به طور گسترده در تجهیزات صنعتی مختلف مانند میکسرها، خردکن ها، کاهنده ها، ماشین های چاپ، ماشین های نساجی و غیره استفاده می شود و نقش اتصال و انتقال را ایفا می کند.

مشخصات اصلی

کوپلینگ NM

• نوع NM دقیقاً توسط یک لاستیک مصنوعی با طراحی ویژه با 2 بدنه مشابه چدنی تولید می شود
• فلنج های چدنی:
  • طراحی شده نه تنها برای انتقال نیرو بلکه برای محافظت از لاستیک انعطاف پذیر
• لاستیک انعطاف پذیر:کاربردها برای پمپ ها، فن ها، کمپرسورها، وسایل نقلیه، تجهیزات حمل و نقل، سازندگان، میکسر های سیمان، تراکتورها، ماشین های انتقال، ماشین های فلزکاری، غلتک ها و سایر انتقال ها
  • ساخته شده از لاستیک و هسته های فولادی در دندانه ها قرار می گیرند تا دوام و عملکرد عالی کوپلینگ را فراهم کنند
  •
• ویژگی ها:

• استفاده اقتصادی و عملی
• عملکرد آرام و روان
• نصب و نگهداری آسان
• موجود برای ماشین آلات با گشتاور بالا و عملکرد متناوب
• ویژگی های لاستیک مصنوعی: خاصیت ارتجاعی مناسب و مقاومت در برابر میرایی، روغن، اسیدها و قلیاها



• مشخصات:

  1: با گواهی CE
  2: تشخیص کامل کیفیت قبل از تحویل
  3: OEM استقبال می شود
  4: تجربه غنی در ریخته گری دقیق

• مواد	CSM/SBR, NBR
  رنگ	سیاه.
  سطح	صاف
  مقاومت کششی	12Mpa
  سختی	80Shore A
  ازدیاد طول	400%
  چگالی	1.25g/cm3
  ضربه الاستیسیته	>25%
  مقاومت در برابر پارگی	35KN/m
  دمای کار	100oC


  اندازه استاندارد:
  NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265

•

  اندازه استاندارد برای کوپلینگ پلی اورتان:
  GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
  MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
  HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
  L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
  FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R


  اندازه استاندارد برای کوپلینگ لاستیکی:
  Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
  HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
  L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
  NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
  چرخ دنده 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
  اندازه خاص قالب گیری با توجه به نقشه های خریدار
  ***هنگام استعلام، لطفاً شماره و مقدار محصول را تأیید کنید***

•
