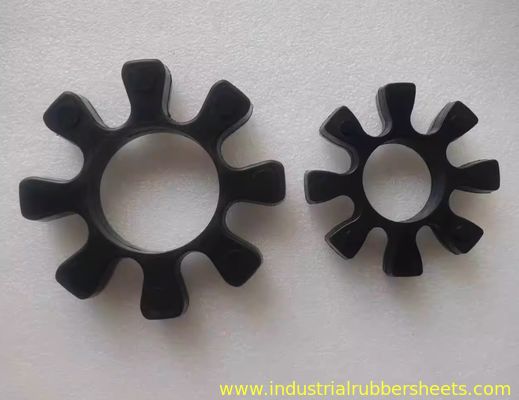

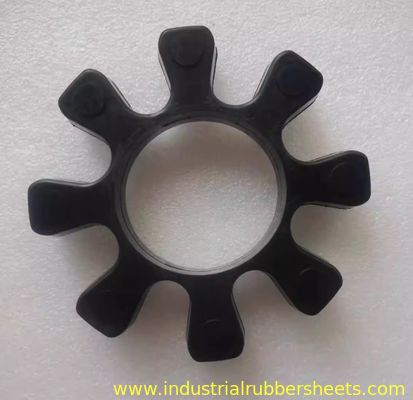

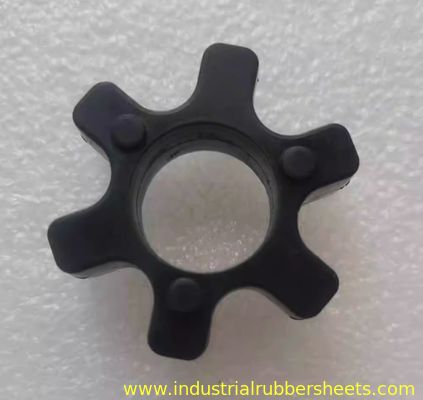

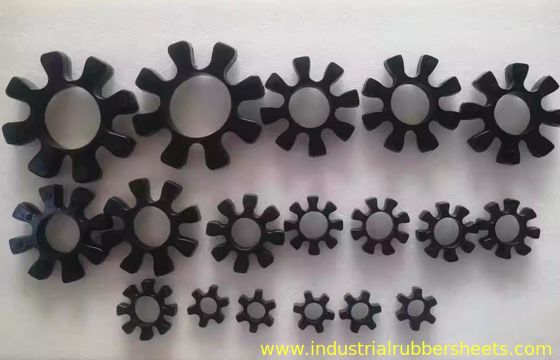

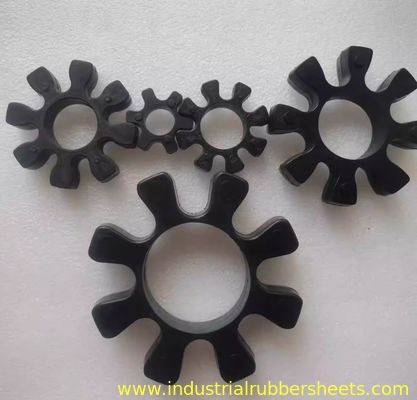

پیوندهای لاستیکی سفارشی برای پیوندهای عنکبوت در R82 OD78mm x ID31mm x T18mm در رنگ سیاه

پیوندهای لاستیکی سفارشی برای پیوندهای عنکبوت در R82 OD78mm x ID31mm x T18mm در رنگ سیاه

OMT عنکبوت لاستیکی، عنکبوت لاستیکی، عنکبوت اتصال

مواد لاستیکی رنگ سیاه

R42، OD42mm x ID19mm x T14mm

R62، OD59mm x ID29mm x T16mm

R82، OD78mm x ID31mm x T18mm

R103، OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. OTM آکتاگونال کوپلینگ (Cow Coupling / Plum Blossom Coupling)

• ویژگی های ساختاری:شامل دو نیمه اتصال فلزی با لوب های کج (معمولا 8 لوب، شکل هشت گوشه ای را تشکیل می دهند) و یک مرکزلاستومر لاستیکی (پد گل آلو).

• اصل کار:تورک از طریق پد گل آویزان لاستیکی بین لوب ها منتقل می شود و از انعطاف پذیری لاستیک استفاده می شود تا:

  • شوک و ارتعاش رو جذب کن

  • جبران انحراف:جایگزینی برای تغییر محوری، شعاعی و زاویه ای کوچک دارد.

  • عایق برق فراهم کن.

• کاربردها:به طور گسترده ای در سیستم های محرک پمپ ها، فن ها، کمپرسورها، موتورها، گیربکس ها و غیره استفاده می شود.

2اجزای اصلی: بلوک بالش لاستیکی / عنصر انعطاف پذیر / پد گل آویزان

• عملکرد:عنصر خنک کننده هسته، که به طور مستقیم بر عملکرد کوپلر تاثیر می گذارد.

• اسامی:به طور معمول نامیده می شودپودر گل آویزان(به دلیل شکل آن)بلوک بالش,عنصر انعطاف پذیر، یاحلقه ی بالش.

• ماده:معمولاپلی اورتان (PU)یالاستیک نیترلی (NBR):

  • پلی اورتان (PU):مقاومت در برابر لباس، مقاومت در برابر اشک، ظرفیت بارگذاری بالا (معمولاً رایج است).

  • لاستیک نیترلی (NBR):مقاومت عالی در برابر روغن (مناسب برای محیط های روغن دار)

• شناسه مدل:

  • R42,R62,R82,R103,R132، و غیره ، هستندمدل های مشخصات پد گل آلو.

  • اعداد به طور معمول نشان دهنده اندازه اتصال یا محدوده قطر سوراخ است.(واحد: میلی متر) که برای آن طراحی شده اند.

3. مرجع برای مدل ها و مشخصات پود های گل آلا

در زیر مشخصات معمول برای مدل های مشترک (توجه: استانداردها ممکن است بین تولید کنندگان کمی متفاوت باشند. همیشه با اندازه گیری های فیزیکی یا نمودار انتخاب سازنده تأیید کنید!):

4نکات کلیدی برای خرید و تعویض

1. مدل اصلی رو مشخص کن:

   • پد قدیمی را بردارید و مدل پرچمدار را بررسی کنید (به عنوان مثال، R42).

   • ابعاد کلیدی را اندازه گیری کنید: قطر بیرونی (OD) ، قطر داخلی (ID) ، ضخامت (H) ، تعداد لوب ها (معمولاً 6 یا 8)

2. مشخصات وصل کننده ی مسابقه:

   • مدل پد باید با مدل بدن وصل کننده مطابقت داشته باشد.

3. شرایط عملیاتی را در نظر بگیرید:

   • تورک و سرعت:مطمئن شو که پلتفرم بتونه بار رو تحمل کنه.

   • محیط زیست:انتخاب کنNBRبرای شرایط روغن دار؛ مقاوم به لباسPUبرای استفاده عمومی.

   • درجه حرارت:مقاومت درجه حرارت لاستیک رو تایید کنین

4. برند و کیفیت:

   • قطعات OEM بهترین سازگاری را ارائه می دهند. مارک های معتبر (به عنوان مثال، R + W، KTR، Lovejoy، OTM) قابلیت اطمینان بیشتری را فراهم می کنند.

5مراحل جایگزینی (ساده سازی شده)

1. تجهیزات رو خاموش کنید و قدرت رو جدا کنید (امنیت اول)

2. محافظ پيوند رو برداريد

3. بولت هاي پيوند رو باز کنيد

4. پد های قدیمی را بردارید و سطوح جفت گیری را تمیز کنید.

5. یک پد جدید گل آلو را در لبه های یک نیمه قفل وارد کنید.

6. نصف دیگر را هم تراز کنید و به آرامی به هم فشار دهید.

7. پیچ ها را به صورت قطری به گشتاور مشخص شده محکم کنید.

8. نگهبان رو دوباره نصب کن

خلاصه

• اتصال هشت گوشه ای OTM بهپوشک گل آلو (به عنوان مثال، R42/R62/R82/R103/R132)برای کمد کردن

• درست با مدل و ابعاد در هنگام تعویض مطابقت داشته باشد، با توجه به نیازهای عملیاتی.

• منابع از طریق کانال های رسمی یا با تامین کنندگان OTM با پارامترهای خرید تماس بگیرید.

لطفا ابعاد قطعات قدیمی یا مدل تجهیزات خود را برای تایید مشخصات دقیق پد ارائه دهید!
