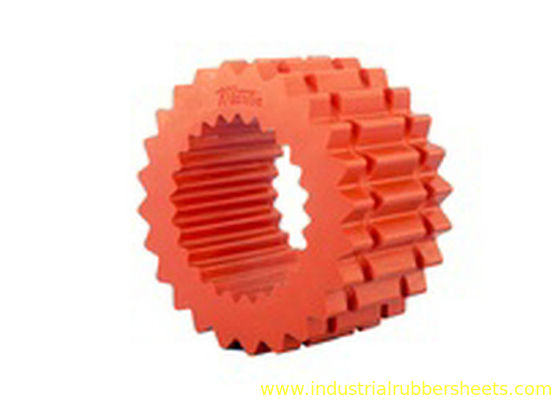

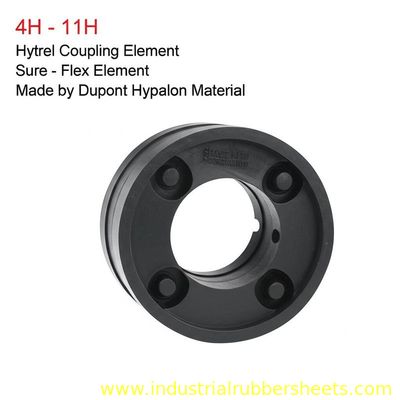

4H - 11H عنصر اتصال Hytrel، عنصر مطمئن Flex ساخته شده توسط مواد دوپونت Hypalon
1.Hytrel آستین برای کوپلینگ Sure-Flex.
عملکرد 2.High دارای درجه حرارت بالا است.

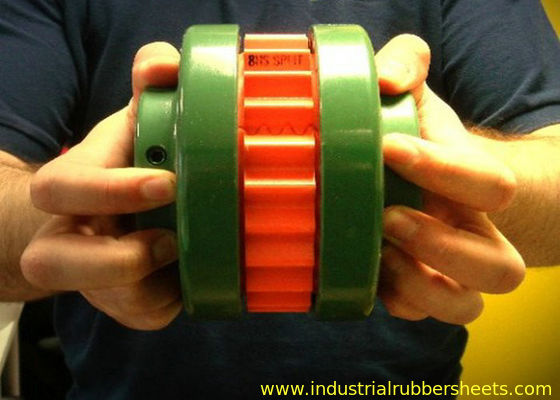

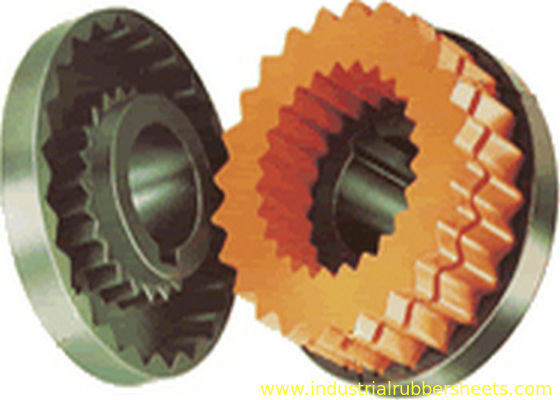

هدفون Sure-Flex Coupling برای هدفمند برای انتقال قدرت انعطاف پذیر
قطر خارجي 4/7 ميلي متر است
5. گشتاور Norminal 324.83Nm است.
| مورد | چرخ دنده 11H | چرخ دنده 9H | چرخ دنده 8H | دنده 7H | دنده 6H | دنده 5H | دنده 4H |
| دنده OD (میلی متر) | 208 | 152 | 129 | 110 | 95.3 | 74.6 | 58.7 |
| دنده ID (میلی متر) | 122.3 | 87 | 75 | 64.5 | 54.6 | 44 | 34 |
| ضخامت (میلی متر) | 101.6 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 |
| تعداد چرخ دنده (قطعه) | 24 | 24 | 24 | 24 | 20 | 20 | 18 |
| وزن (گرم / قطعه) | 2500 | 800 | 500 | 300 | 200 | 95 | 50 |
کوپلینگ استاندارد دیگر به شرح زیر است
اندازه استاندارد برای جفت پلی اورتان:
GR14، GR19، GR24، GR28، GR38، GR42، GR48، GR55، GR65، GR75، GR90، GR100، GR110، GR125، GR140، GR160، GR180
GS14، GS19، GS24، GS28، GS38، GS42، GS48، GS55، GS65، GS75، GS90، GS100، GS110، GS125، GS140، GS160، GS180
MT1، MT2، MT3، MT4، MT5، MT6، MT7، MT8، MT9، MT10، MT11، MT12، MT13
ML1، ML2، ML3، ML4، ML5، ML6، ML7، ML8، ML9، ML10، ML11، ML12، ML13
MH45، MH55، MH65، MH80، MH90، MH115، MH130، MH145، MH175، MH200
HRC70، HRC90، HRC110، HRC130، HRC150، HRC180، HRC230، HRC280
L35، L50، L70، L75، L90 / 95، L99 / 100، L110، L150، L190، L225، L276
FALK-R 10R، 20R، 30R، 40R، 50R، 60R، 70R، 80R
T40، T45، T50، T55، T60، T65، T70، T75، T80، T85، T90، T95، T100، T105، T108، T110، T115، T120، T125، T130، T135، T140، T145، T150، T154، T170، T185، T190، T210
اندازه استاندارد برای اتصال لاستیکی:
Hb80، Hb95، Hb110، Hb125، Hb140، Hb160، Hb180، Hb200، Hb240، Hb280، Hb315
HRC70، HRC90، HRC110، HRC130، HRC150، HRC180، HRC230، HRC280
L35، L50، L70، L75، L90 / 95، L99 / 100، L110، L150، L190، L225
NM50، NM67، NM82، NM97، NM112، NM128، NM148، NM168، NM194، NM214، NM240، NM265
دنده 3J، 4J، 5J، 6J، 7J، 8J، 9J، 10J، 11J
قالب مخصوص ساخت قالب با توجه به نقشه های خریدار
اندازه استاندارد برای اتصال نایلون:
NL1، NL2، NL3، NL4، NL5، NL6، NL7، NL8، NL9، NL10
قالب مخصوص ساخت قالب با توجه به نقشه های خریدار
*** وقتی که پرس و جو کنید، pls تایید شماره و مقدار محصول ***
