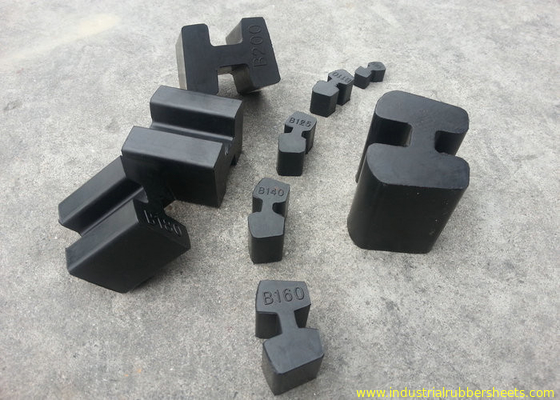

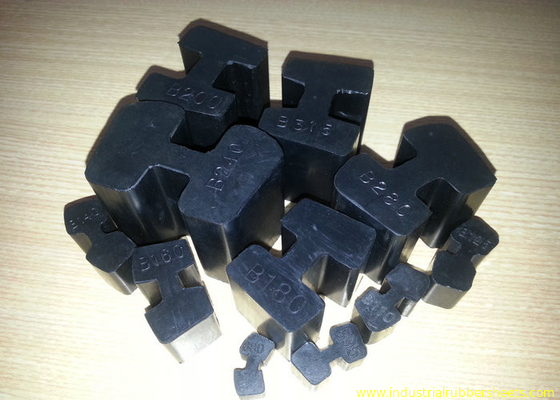

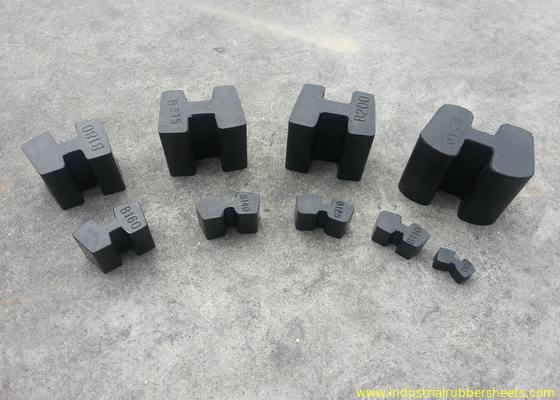

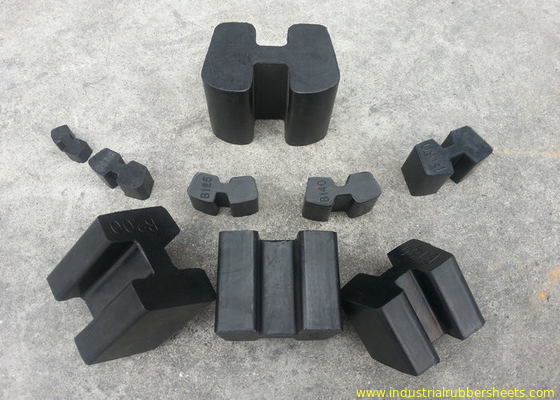

B80 - اتصال بلبرینگ B350، کوپلینگ لاستیک Hb با کیفیت بالا CSM و SBR ساخته شده است
ساخته شده با تزریق با پلی استر با کیفیت بالا و یا قالب CSM / SBR. این طراحی و ویژه برای انواع متصل کردن شفت فلزی با عملکرد بسیار بالا از استحکام کششی، مقاوم در برابر سایش، مقاوم در برابر انعطاف پذیری بالا، مقاوم در برابر آب، مقاوم در برابر روغن و مقاوم در برابر خستگی عالی، مقاوم در برابر ضربه و غیره است. ما قالب های کامل و عرضه طیف گسترده ای از کوپلینگ سری GR، GS، MT، Hb، HRC، L، NM و Gear J با تجربه با کیفیت بالا و عالی. به انواع متصل کردن شفت فلزی صنعتی اعمال می شود.
مشخصات:
مواد: پلی استر، CSM / SBR
رنگ: زرد، قرمز، بنفش، سبز، سیاه و سفید و غیره
سطح: صاف
استحکام کششی: 12-55 مگاپاسکال
سختی: 80-98Sore A
کشش: 400٪ -650٪
تراکم: 1.25g / cm3
تأثیر کشش:> 25٪
قدرت برشی: 35-155KN / m
از دست دادن ساییدگی آکرون: <0.05cm3 / 1.61km
مجموعه فشرده سازی (22h * 70oC): <10٪
دمای کار: 120 درجه سانتیگراد
اندازه استاندارد برای جفت پلی اورتان:
GR14، GR19، GR24، GR28، GR38، GR42، GR48، GR55، GR65، GR75، GR90، GR100، GR110، GR125، GR140، GR160، GR180
MT1، MT2، MT3، MT4، MT5، MT6، MT7، MT8، MT9، MT10، MT11، MT12، MT13
HRC70، HRC90، HRC110، HRC130، HRC150، HRC180، HRC230، HRC280
L35، L50، L70، L75، L90 / 95، L99 / 100، L110، L150، L190، L225، L276
FALK-R 10R، 20R، 30R، 40R، 50R، 60R، 70R، 80R
اندازه استاندارد برای اتصال لاستیکی:
Hb80، Hb95، Hb110، Hb125، Hb140، Hb160، Hb180، Hb200، Hb240، Hb280، Hb315
HRC70، HRC90، HRC110، HRC130، HRC150، HRC180، HRC230، HRC280
L35، L50، L70، L75، L90 / 95، L99 / 100، L110، L150، L190، L225
NM50، NM67، NM82، NM97، NM112، NM128، NM148، NM168، NM194، NM214، NM240، NM265
دنده 3J، 4J، 5J، 6J، 7J، 8J، 9J، 10J، 11J
قالب مخصوص ساخت قالب با توجه به نقشه های خریدار
اندازه استاندارد برای اتصال لاستیک Hb (میلی متر) | |||||||
مورد | الف | ب | سی | د | E | F | بالا رفتن |
B80 | 21 | 16 | 5 | 3 | 4 | 8 | 9 |
B95 | 25 | 21 | 8 | 7 | 4.5 | 11 | 12 |
B110 | 29 | 23 | 8 | 7 | 5 | 11 | 15 |
B125 | 32 | 27 | 8 | 7 | 5 | 12 | 18 |
B140 | 35 | 30 | 12 | 8 | 5 | 13 | 22 |
B160 | 36 | 30 | 12 | 10 | 6 | 17 | 24 |
B180 | 44 | 37 | 15 | 12 | 9 | 29 | 35 |
B200 | 48 | 42 | 19 | 17 | 11 | 34 | 43 |
B240 | 61 | 51 | 17 | 16 | 10 | 39 | 47 |
B280 | 52 | 42 | 16 | 12 | 11 | 31 | 39 |
B315 | 48 | 43 | 18 | 18 | 11 | 34 | 41 |
B350 | 60 | 45 | 18 | 15 | 11 | 47 | 46 |
