3J - 11J سوپاپ لاستیک دنده، پلی اورتان برای کمپرسور هوا پیچ

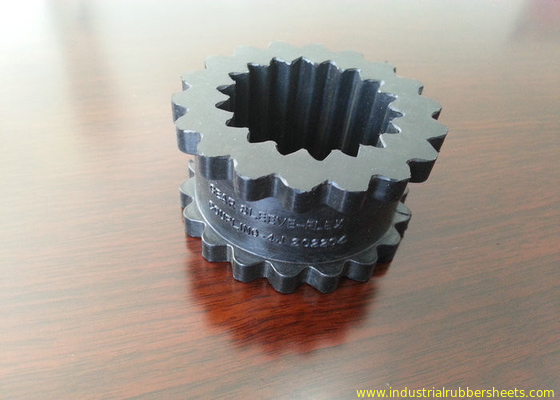

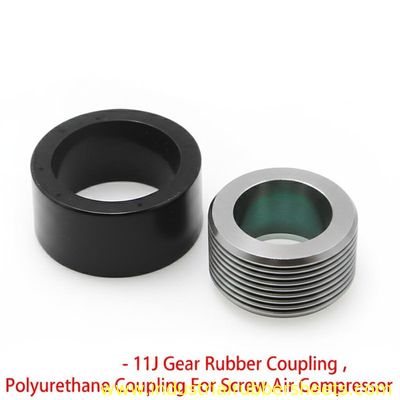

کوپلینگ لاستیکی دنده ای 3J - 14J، کوپلینگ پلی اورتان برای کمپرسور هوای پیچی

مورد	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD (میلی متر)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
ID (میلی متر)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
ضخامت (میلی متر)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
تعداد دنده (قطعه)	24	24	24	24	24	24	24	20	20	18	18
وزن (گرم)	7550	6000	1750	1210	700	407	262	171	81	40	20

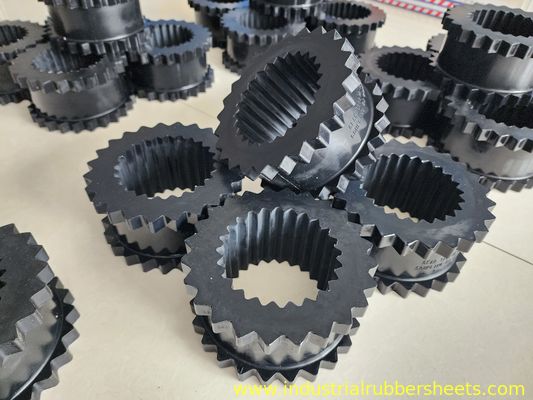

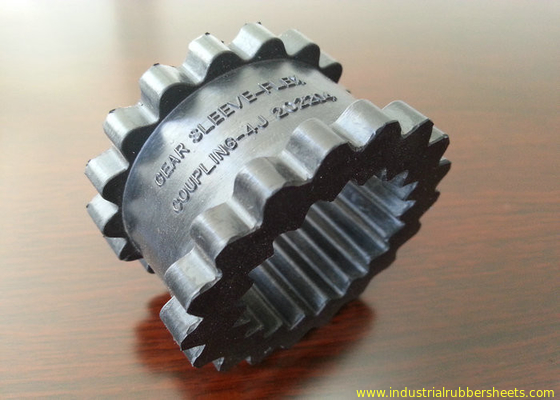

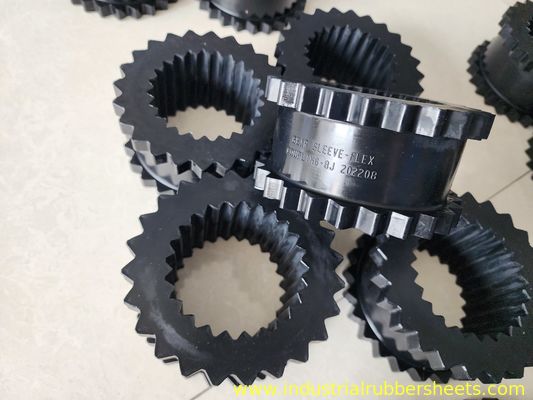

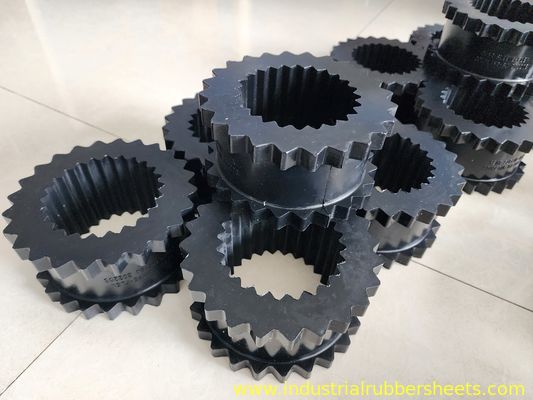

کوپلینگ دنده ای لاستیکی انعطاف پذیر برای کمپرسور هوای پیچی

ویژگی ها:

1. کوپلینگ برای کمپرسورهای هوا

2. خطوط تولید جدی

3. کیفیت بالا با قیمت مناسب

4. بسته بندی شخصی

5. OEM ارائه شده، A&V بررسی شده

طراحی سطح به سطح از نوع پنجه ای، دارای عملکرد محافظت، لرزش و ضربه است که می تواند میرایی موثر ایجاد کند و در فرآیند اجرا کاهش یابد. دو آستین دندانه ای از نوع پنجه ای در جهت محیطی جابجا می شوند، در شکاف در یک بدنه الاستیک کوینکونکس از اینولوت. هنگامی که انحرافات کوچکی در نصب وجود دارد، بدنه الاستیک از تمرکز تنش جلوگیری می کند. می تواند به طور موثر جابجایی محوری، شعاعی و زاویه ای را جبران کند. نوع قدیمی الاستومر کوپلینگ پین ستونی حجم زیادی دارد، اثر برشی، آسان برای آسیب، در حالی که بدنه الاستیک کوپلینگ های جدید از نوع پنجه ای فقط تحت فشار اکستروژن، بنابراین می تواند بار بیشتری را تحمل کند، مقاومت در برابر سایش بهتر، عمر طولانی تر. و هر دو سطح نصب، و می تواند عمودی نصب شود.

ویژگی های محصولات کوپلینگ سری CJ:

1 دارای مزایای ساختار ساده، عملکرد پایدار، عملکرد پایدار است

2 ساختار سه جزئی، نصب و نگهداری آسان.

3 توپی و بدنه الاستیک، انواع مواد برای انتخاب، برای اطمینان از اینکه همه می توانند به طور پایدار در محیط های مختلف کار کنند.

4 با استفاده از یک توپی شفت از نوع پنجه ای منطبق با سطح و الاستیسیته قوس اینولوت، می تواند از تمرکز تنش جلوگیری کند، انتقال موثر گشتاور بالاتر، مقاوم تر در برابر سایش، عمر طولانی تر.

یک پد برجستگی کوچک 5 بدنه الاستیک، می تواند تماس توپی شفت فلزی را در کوپلینگ نصب شده، عایق موثر، بدون نیاز به روغن کاری جدا کند. کوپلینگ انحراف از درمان از طریق نیروی الاستیک در پایان رخ می دهد.

ساخته شده توسط تزریق با پلی استر با کیفیت بالا یا قالب CSM/SBR. این طراحی و ویژه برای انواع کوپلینگ شفت فلزی با عملکرد بسیار خوب مقاومت کششی بالا، مقاومت در برابر سایش بالا، مقاومت ارتجاعی بالا، مقاومت در برابر آب، مقاومت در برابر روغن و مقاومت خستگی عالی، مقاومت در برابر ضربه بالا و غیره است. ما مجموعه کاملی از قالب ها و عرضه طیف کاملی از کوپلینگ های سری J دنده ای با کیفیت بالا و تجربه عالی داریم. برای انواع کوپلینگ شفت فلزی صنعتی اعمال می شود.

مشخصات:
جنس: پلی استر، CSM/SBR
رنگ: زرد، قرمز، بنفش، سبز، سیاه و غیره
سطح: صاف
مقاومت کششی: 12-55 مگاپاسکال
سختی: 80-98 شور A
ازدیاد طول: 400٪ -650٪
چگالی: 1.25 گرم بر سانتی متر مکعب
تاثیر الاستیسیته: >25٪
مقاومت در برابر پارگی: 35-155 کیلو نیوتن بر متر
افت سایش آکرون:<0.05cm3/1.61km
فشرده سازی (22h*70oC):<10%
دمای کار: 120 درجه سانتیگراد
اندازه استاندارد برای کوپلینگ پلی اورتان:
دنده 3J، 4J، 5J، 6J، 7J، 8J، 9J، 10J، 11J
اندازه خاص ساخت قالب بر اساس نقشه های خریدار
***هنگامی که استعلام می کنید، لطفاً شماره و مقدار محصول را تأیید کنید***
